Dans de nombreux projets de centres de données, le système d'alimentation en carburant du générateur diesel paraît simple sur les schémas.
En réalité, ce n'est pas le cas.
Lors du démarrage du groupe électrogène, la pression de carburant est souvent très basse. Dans certains cas, elle est proche de zéro, notamment lorsque le système est alimenté par gravité à partir d'un réservoir journalier.
C'est précisément là que de nombreuses électrovannes standard commencent à poser problème.
La plupart des électrovannes à commande pilote nécessitent une certaine différence de pression pour s'ouvrir. Sur le papier, cela n'est pas toujours évident. Mais sur le terrain, le résultat est simple :
La vanne ne s'ouvre pas, le carburant ne circule pas et le générateur ne démarre pas.
Nous avons vu cela se produire plus d'une fois.
C'est pourquoi, dans les applications diesel pour centres de données, un véritable différentiel zéro, électrovanne à action directe est généralement le choix le plus sûr.
Une basse pression est normale dans les systèmes d'alimentation en carburant des générateurs diesel
Dans de nombreux systèmes de générateurs diesel, une basse pression est souvent considérée comme une anomalie.
En réalité, il s'agit de l'état normal du système.
L'alimentation en carburant des centres de données est conçue pour assurer la fiabilité, et non la pression.
Les réservoirs journaliers sont généralement installés juste au-dessus du générateur. Le carburant est généralement acheminé par gravité, surtout au démarrage. À ce moment-là, les pompes à carburant ne sont peut-être pas encore en marche et la pression dans la conduite est encore en train d'augmenter.
Dans ces conditions, supposer qu’« il y aura suffisamment de pression » constitue déjà un risque.
Dans les installations réelles, la pression au démarrage peut être très faible, voire proche de zéro.
Il ne s'agit pas d'un défaut de conception.
C'est tout simplement le fonctionnement prévu de ces systèmes.
Là où les électrovannes standard commencent à poser problème
La plupart des électrovannes standard utilisées dans les systèmes industriels sont à commande pilote.
Ils sont conçus selon une hypothèse de base : La pression sera suffisante pour aider la vanne à s'ouvrir..
Sur les fiches techniques, cette hypothèse est facile à oublier.
La pression différentielle minimale est souvent indiquée en petits caractères, ou tout simplement considérée comme allant de soi.
Sur place, le comportement est beaucoup plus direct.
Lors du démarrage du générateur, lorsque la pression de carburant est encore faible, la soupape ne reçoit pas la pression attendue. L'étage pilote ne fonctionne pas correctement.
Le résultat est simple et prévisible :
La vanne reste fermée.
Le carburant ne circule pas.
Le générateur en panne ne démarre pas.
Cela ne se produit généralement pas lors de tests effectués dans des conditions idéales.
Cela se produit lors de véritables scénarios de démarrage, précisément au moment où le générateur est le plus nécessaire.
Nous avons vu des projets où tout semblait correct sur le papier, mais le système a échoué parce que ce détail avait été négligé.
Ce que signifie réellement « différentiel nul » en pratique
Quand on entend le terme « différentiel nul », cela sonne souvent comme une étiquette technique.
En pratique, cela décrit quelque chose de très simple : La vanne ne dépend pas de la pression du système pour fonctionner..
Une véritable électrovanne différentielle nulle s'ouvre uniquement grâce à la force électromagnétique.
Il ne nécessite pas de pression d'entrée pour fonctionner. Il ne requiert pas que la pression s'établisse. Son comportement est identique au démarrage et en fonctionnement normal.
Cela compte particulièrement aux moments précis où la pression est la plus faible : démarrages à froid, rétablissement après une panne de courant et redémarrages d'urgence.
Au lieu de supposer que la pression sera disponible, la vanne fonctionne tout simplement.
Il n'y a aucune dépendance vis-à-vis de conditions qui peuvent exister ou non.
Pour les systèmes d'alimentation en carburant des générateurs diesel, cela élimine toute une catégorie d'incertitude.
La vanne n'est plus une variable dans la séquence de démarrage. Elle devient un composant prévisible.
Le gazole n'est pas un simple fluide.
D'un point de vue technique, le gazole est souvent traité comme du pétrole.
En réalité, son comportement est très différent une fois qu'il est intégré à un système d'exploitation.
Le diesel est inflammable.
Les conduites de carburant sont généralement installées dans des espaces confinés ou semi-confinés.
Les vannes sont alimentées électriquement et peuvent rester sous tension pendant de longues périodes.
Dans ces conditions, le risque n'est pas théorique.
Il s'agit de la combinaison de composants combustibles, thermiques et électriques à proximité immédiate.
C’est pourquoi, dans de nombreux projets de centres de données, les électrovannes utilisées sur les conduites de carburant diesel doivent faire plus que simplement s’ouvrir et se fermer. Elles doivent également… réduire le risque d'inflammation et se comporter de manière sûre lors de situations anormales telles que des pannes de courant ou des incendies.
La conception antidéflagrante ne se résume pas à des spécifications plus élevées.
Il s'agit d'adapter la conception de la vanne à l'environnement dans lequel elle fonctionne.
Lorsque du carburant est en jeu, cette distinction est importante.
Utilisation typique de ces vannes dans les systèmes de centres de données

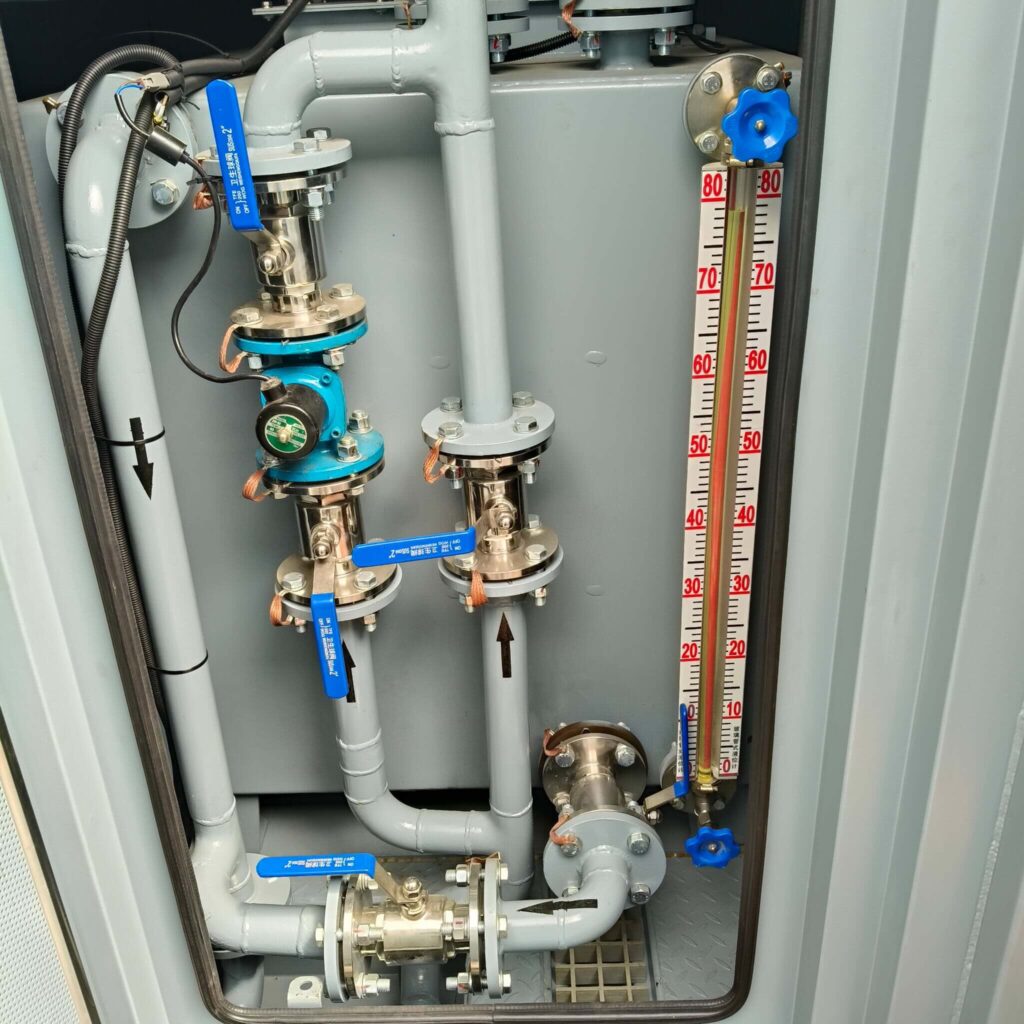

Dans une installation typique de centre de données, l'électrovanne est placée sur la conduite d'alimentation en carburant diesel, à proximité du générateur.
Il est généralement installé entre le réservoir journalier et le moteur, ou juste en amont de l'entrée d'eau du moteur.
Sur les schémas, cette vanne paraît souvent insignifiante.
En fonctionnement, cela fait partie de la logique de démarrage de base du générateur.
Lorsque le système reçoit un signal de démarrage, la vanne doit s'ouvrir immédiatement et laisser passer le carburant.
Lorsque le système s'arrête ou lorsqu'un signal d'urgence est déclenché, la même vanne est censée se fermer et isoler la conduite de carburant.
Cela signifie que la vanne est impliquée dans :
- Démarrage et arrêt du générateur
- logique d'arrêt d'urgence
- dispositifs de verrouillage de protection incendie
- isolement d'entretien de routine
Cela ne fonctionne pas de soi-même.
Il fonctionne au sein d'une séquence, avec le système de contrôle, la pompe à carburant et le moteur.
Si cette vanne ne fonctionne pas exactement comme prévu (elle s'ouvre trop tard, ne s'ouvre pas ou ne se ferme pas), c'est toute la séquence qui est affectée.
C'est pourquoi, dans les systèmes diesel des centres de données, cette vanne est généralement considérée comme une composant fonctionnel, pas seulement un accessoire pour pipes.
Ce dont nous avons besoin pour sélectionner et tester la bonne vanne
Les électrovannes différentielles à zéro ne sont pas des articles de catalogue qui peuvent être sélectionnés uniquement en fonction de leur taille.
Leur performance dépend fortement de la manière dont ils sont utilisés.
D'après notre expérience, la plupart des problèmes ne proviennent pas de produits inadaptés.
Ils viennent de informations de fonctionnement manquantes ou peu claires.
C’est pourquoi, avant de fournir une vanne, nous demandons toujours les conditions réelles de fonctionnement.
Cela nous permet de vérifier la structure, les matériaux et la configuration, et de tester la vanne en conséquence.
Pour sélectionner et tester la vanne appropriée, nous avons généralement besoin des informations suivantes :
- Moyenne
(carburant diesel, fioul ou autres fluides) - Température moyenne
y compris la température de fonctionnement normale et la température maximale possible - Taille nominale
comme 1″ ou 2″ - Type de connexion
fileté ou à bride, et la norme applicable - Tension de contrôle
couramment 24 V CC dans les applications de centres de données - Pression de service réelle
comme pression minimale, ce qui est essentiel pour un fonctionnement différentiel nul - orientation d'installation
horizontal ou vertical - Exigence antidéflagrante
si le projet le spécifie - Fonction de la vanne
normalement fermé, normalement ouvert ou à verrouillage
Grâce à ces informations, la vanne peut être configurée et testée pour correspondre au système réel, et non pas seulement à des conditions théoriques.
Cette approche permet d'éviter les surprises lors de la mise en service et du démarrage, périodes où les modifications sont déjà coûteuses.

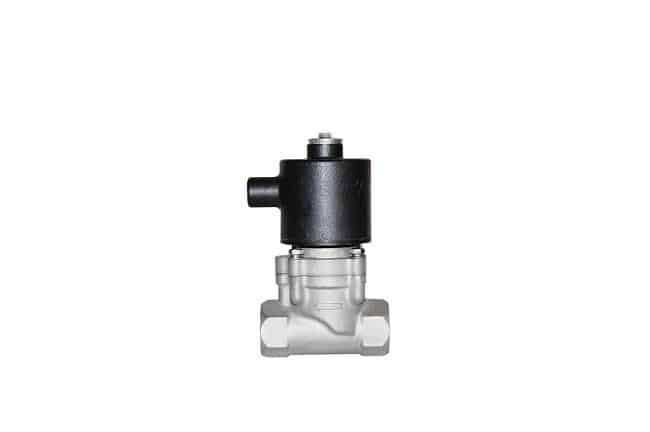

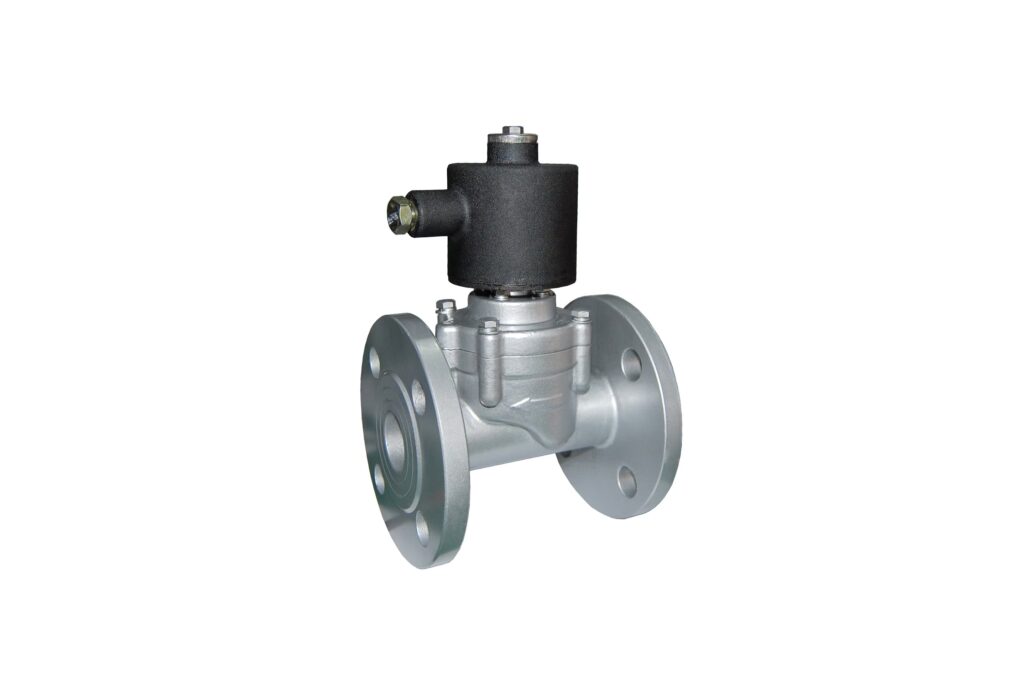

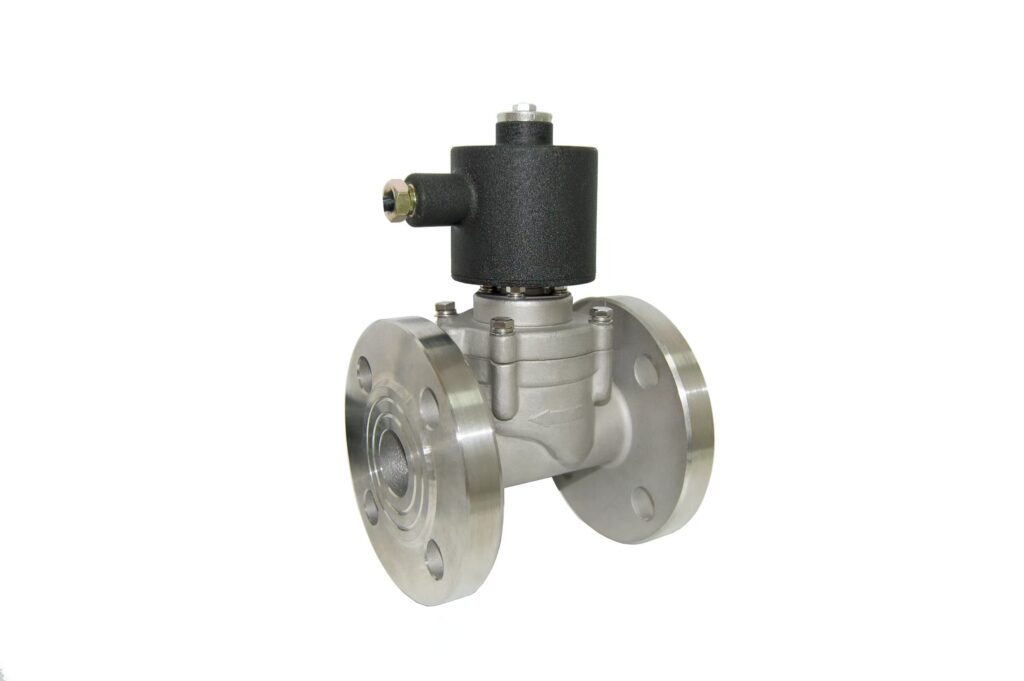

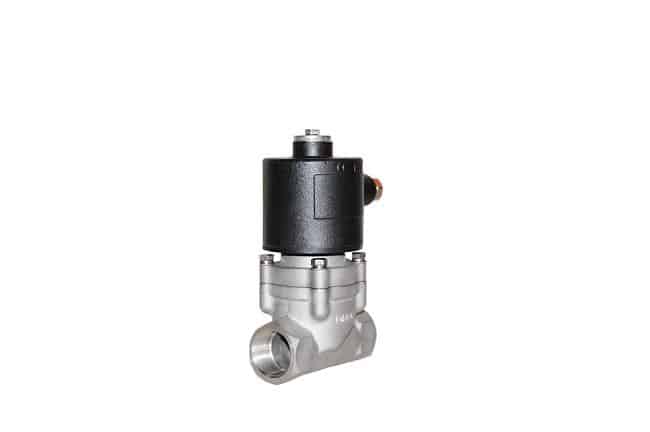

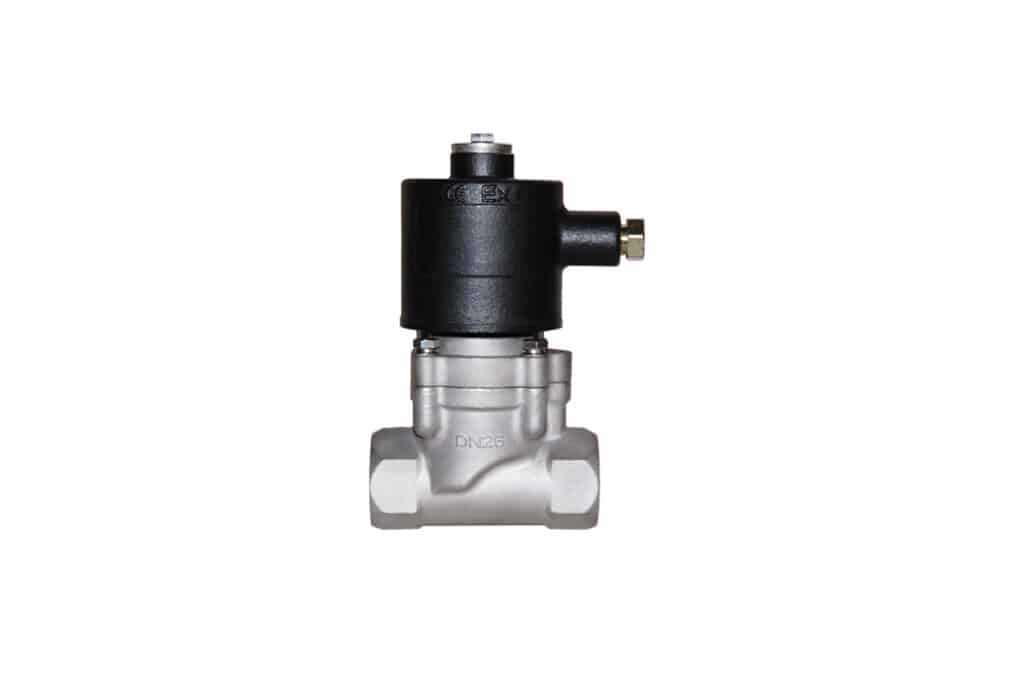

Électrovanne à action directe (différentiel nul)
Données techniques et référence d'application
Portée de l'application
Convient à une large gamme de systèmes industriels, y compris, mais sans s'y limiter :
- Systèmes vapeur
- Systèmes basse température
- systèmes d'approvisionnement industriel en pétrole
- Systèmes de chargement et de comptage
- Systèmes de gaz liquéfié
- Systèmes de chauffe
- systèmes de réservoirs de stockage
- Équipement de centrale électrique
- Équipement pétrochimique
- Systèmes pneumatiques
- Systèmes d'automatisation et de contrôle des pipelines
Spécifications techniques
Principe de fonctionnement
- Conception de piston à action directe étape par étape
- Fonctionnement à pression différentielle nulle
- Ouverture fiable même à une différence de pression très faible ou nulle
Gamme de taille nominale
- DN10 - DN300
Température ambiante
- −10 °C à +50 °C
- −30 °C à +85 °C
- −50 °C à +100 °C
(selon configuration)
Fonction de contrôle
- Normalement ouvert (NO)
- Normalement fermé (NC)
Alimentation
- CA : 660 V, 380 V, 220 V, 127 V, 36 V, 24 V
- CC : 220 V, 110 V, 36 V, 24 V, 12 V
Médias applicables
- Eau
- Gaz
- Pétrole et carburant
Plage de température moyenne
- Au-dessus de −200 °C
- Au-dessus de −60 °C
- Au-dessus de −40 °C
- Jusqu'à +60°C
- Jusqu'à +120°C
- Jusqu'à +200°C
- Jusqu'à +350°C
(La plage de valeurs réelle dépend des matériaux d'étanchéité et de la configuration de la vanne.)
Plage de pression de fonctionnement
- 0.1 MPa
- 0 à 0.6 MPa
- 0 à 1.0 MPa
- 0 à 1.6 MPa
- 0 à 2.4 MPa
- 0 à 10 MPa (petites tailles nominales)
Types de connexion
- Fileté
- Filetage intérieur
- Filetage externe
- À bride
- Soudé
- Pince (Tri-clamp)
Connexion électrique
- Borne enfichable encapsulée
- Câble blindé (conduit métallique)
Matériaux du corps de vanne
- Acier au carbone moulé (WCB)
- Inox
- 304
- 321
- 316
- 316L
- 316H
- 2025
- Laiton
- de bronze
Interface électrique
- Personnalisable sur demande
Note technique pour la sélection
Cette série de vannes est conçue pour sélection spécifique à l'application.
La configuration, les matériaux et les conditions de test réels sont déterminés en fonction des paramètres de fonctionnement du client.
Pour une sélection précise et des tests en usine, il est conseillé aux clients de fournir :
- Moyen et température
- Taille nominale
- Type de connexion
- Tension de contrôle
- Pression de service minimale et maximale
- orientation d'installation
- Exigences antidéflagrantes (le cas échéant)
Réflexions finales
Dans les systèmes de générateurs diesel pour centres de données, la fiabilité dépend rarement d'un seul composant majeur.
Le plus souvent, elle est définie par de petites décisions prises dès les premières étapes de la conception.
La pression du carburant au démarrage est une réalité qu'il est facile de négliger.
Il en va de même de l'hypothèse selon laquelle une électrovanne « fonctionnera probablement » dans toutes les conditions.
D'après ce que nous avons constaté dans des projets réels, l'utilisation d'un véritable différentiel zéro, électrovanne antidéflagrante élimine toute une couche d'incertitude du système.
Il simplifie le comportement au démarrage, s'aligne mieux sur les conditions d'exploitation réelles et réduit les risques évitables.
Il ne s'agit pas de choisir une solution plus complexe.
Il s'agit de choisir la solution adaptée au fonctionnement réel du système.
Contact THINKTANK
Si vous travaillez sur un projet de groupe électrogène diesel pour centre de données et que vous avez besoin d'aide pour le choix des électrovannes, n'hésitez pas à nous contacter. THINKTANK.
Vous n'avez pas besoin de déterminer la structure de la vanne ni sa conception interne.
Il vous suffit de nous fournir les paramètres de fonctionnement, et nous nous chargerons de la sélection, de la configuration et des tests en usine en fonction des conditions réelles d'utilisation.
C'est ainsi que nous préférons travailler —
Moins de suppositions, plus de vérifications.
