Le phénomène de panne d'origine : le débit de la vanne de régulation diminue et l'ouverture devient plus grande après une période de fonctionnement.
Après que notre ingénieur ait inspecté sur place, nous avons constaté qu'un grand nombre d'impuretés étaient bloquées à l'entrée du trou d'écoulement de la cage, ce qui provoquait une diminution du débit de la vanne.
Raison: Parce que le trou d'écoulement de la cage de la vanne de régulation à plusieurs étages est un labyrinthe de 4 mm x 4 mm, les impuretés dans la canalisation sont principalement du sable et du fer, qui sont coincés dans le trou d'écoulement sous l'impact de la haute pression et provoquent un blocage.
Depuis la rénovation, la vanne fonctionne bien.
Projet de modification des caractéristiques de débit des vannes de régulation à l'entrée de la charge d'alimentation de l'unité catalytique n°2 de Wuhan Petrochemical.
Problème:
Les vannes de contrôle Tag No. FV105 et FV106 sont installées à l'orifice d'entrée de la matière première. Le contrôle du débit de matière première doit être très précis, en particulier lorsque le débit est ajusté entre 60 et 70 tonnes. Il doit être ajusté en fonction du débit de 0.5 tonne à chaque fois. En raison des exigences de précision de réglage élevées, une fois la vanne mise en fonctionnement automatique, il y aura des fluctuations de 5% à 10%, affectant la production normale de l'utilisateur final. L'utilisateur ne peut passer qu'en fonctionnement manuel, mais celui-ci ne peut être réglé qu'à 0.5 % à chaque fois que la position de la vanne est donnée. Même dans ce cas, en raison de la zone morte du positionneur et de la déviation de la vanne elle-même, un réglage précis ne peut pas être obtenu.
Conception spéciale : Vanne de régulation à globe guidée par cage, avec une conception spéciale de la fenêtre de débit :
Lorsque le débit est inférieur à 33 tonnes, la caractéristique de débit est un pourcentage égal ; lorsque le débit est de 60 ~ 70 tonnes, la caractéristique de débit est linéaire ; lorsque le débit est supérieur à 70 tonnes, la caractéristique de débit est un pourcentage égal. De cette façon, il peut répondre au réglage du petit débit et du grand débit et répondre au réglage précis de l'ouverture de la vanne entre 56 % et 75 % lorsque le débit est de 60 ~ 70 tonnes. Réaliser le problème des caractéristiques d'écoulement de conception de la cloison.
Vannes de régulation FV105 et FV106
Shannxi Coalbed méthane 60000Nm³h Dispositif de liquéfaction de gaz naturel GNL
Système d'eau d'alimentation de chaudière
Unité de séparation d'air 84000nm³h et générateur d'oxygène à tamis moléculaire de séparation d'air
Dispositif de fermeture lente de marteau lourd de contrôle hydraulique
Équipement d'azote
Plus vous en offrez à vos clients, plus vous reflètez votre professionnalisme et plus vous gagnez de commandes.
— Du point de vue de THINKTANK Ingénieurs en vannes de régulation : Pourquoi les butées mécaniques sont des dispositifs de sécurité et non des accessoires optionnels. Dans de nombreuses installations, les butées mécaniques sur les vannes de régulation sont essentielles.
— Du point de vue de THINKTANK Ingénieurs en vannes de régulation : Pourquoi les problèmes de boucle de contrôle sont-ils rarement détectés — jusqu’à ce qu’un déclenchement se produise ? Dans la plupart des projets, la régulation
— Du point de vue de THINKTANK Ingénieurs en vannes de régulation : Pourquoi nous n’acceptons jamais « test de course réussi » comme acceptation finale Dans de nombreuses usines chimiques, la mise en service des vannes
— Du point de vue de THINKTANK Ingénieurs en vannes de régulation : Pourquoi considérons-nous le réglage du déclenchement de la vanne d’éclusage comme un paramètre de contrôle critique ? Dans les usines chimiques,

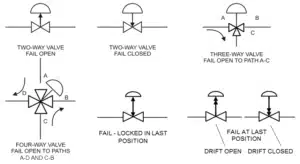

— Du point de vue de THINKTANK Ingénieurs en vannes de régulation : Pourquoi distinguons-nous toujours la « position de défaillance » de l’« action de verrouillage » ? Lorsque des clients signalent un problème avec une vanne de régulation
