Une approche d'ingénierie pour l'isolation incendie dans les systèmes en milieux corrosifs
Dans les systèmes de traitement et de stockage de produits chimiques, le choix des vannes commence souvent par la résistance à la corrosion.
Cela se comprend aisément, car de nombreux milieux chimiques sont agressifs et incompatibles avec les matériaux métalliques nus.
Toutefois, du point de vue de la sécurité en ingénierie, la résistance à la corrosion ne définit pas à elle seule le risque du système.
Dans de nombreuses installations réelles, les milieux corrosifs sont également présents. inflammable, explosif ou susceptible d'entretenir une combustion une fois libéré.
Lors de l'inflammation, le mode de défaillance dominant n'est plus la dégradation du matériau, mais devient Acheminement incontrôlé de médias dans une zone d'incendie.

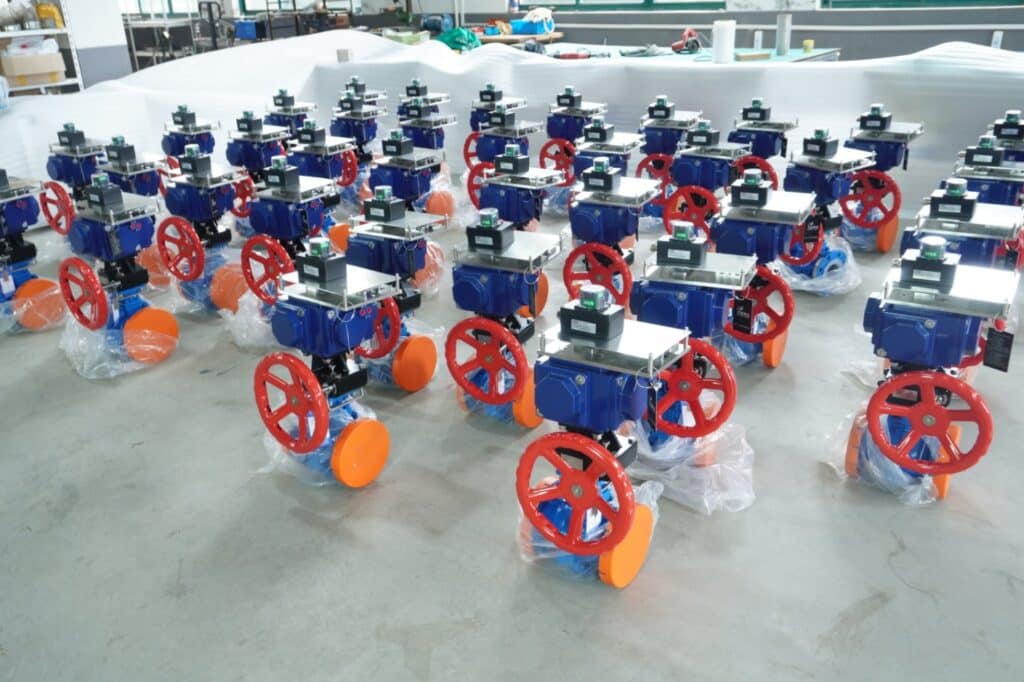

Cette distinction explique pourquoi les vannes à bille revêtues de PTFE/PFA sont fréquemment associées à des mécanismes d'arrêt à fusible thermique.
La lutte contre la corrosion est nécessaire, mais pas suffisante.
Les vannes à bille revêtues de PTFE ou de PFA sont largement utilisées car elles résolvent un problème d'ingénierie clairement défini.
Le revêtement isole la paroi métallique sous pression des produits chimiques agressifs, assurant ainsi :
- Large compatibilité chimique
- Performances stables en milieux acides, alcalins et à base de solvants
- Arrêt fiable en conditions normales de fonctionnement
C’est pourquoi les vannes à bille revêtues sont couramment installées aux endroits suivants :
- sorties des réservoirs de stockage de produits chimiques
- pipelines de transfert et de distribution
- Points d'isolation des procédés dans les unités chimiques
Du point de vue de la corrosion, ces vannes fonctionnent exactement comme prévu.
L'exposition au feu constitue toutefois un problème d'ingénierie différent.
Pourquoi la résistance à la corrosion n'est pas synonyme de sécurité incendie
Le PTFE et le PFA sont sélectionnés pour leur stabilité chimique. non destiné à la résistance au feu.
Ils ne sont pas conçus pour maintenir leur étanchéité à des températures ambiantes élevées.
En cas d'incendie :
- Le matériau de doublure s'assouplit ou se dégrade
- La géométrie d'étanchéité perd son intégrité fonctionnelle
- L'absence totale de fuite ne doit pas être présumée.
D'un point de vue technique, s'attendre à ce qu'une vanne revêtue reste étanche une fois exposée à des températures proches de celles d'un incendie est pas physiquement réaliste.
Il ne s'agit pas d'un défaut de conception.
Il s'agit d'une limitation définie par le comportement du matériau.
Pour cette raison, la sécurité incendie des systèmes de vannes revêtues doit être prise en compte. en amont de la rupture du matériau.
Le rôle de l'ingénierie dans la protection des liaisons fusibles
Un fusible thermique ne transforme pas une vanne revêtue en un dispositif d'isolation coupe-feu.
Son rôle est plus spécifique — et plus réaliste.
Un fusible thermique assure isolation passive déclenchée par la température sans dépendre de :
- Puissance électrique
- Air des instruments
- Signaux de contrôle
Lorsqu'une température ambiante anormale est détectée, la liaison fond et libère l'énergie mécanique stockée, ce qui amène la vanne en position d'arrêt.
Il est important de noter que les températures d'activation typiques sont intentionnellement sélectionnées. bien en deçà du seuil de défaillance thermique des revêtements en PTFE ou PFA.
L'objectif technique n'est pas d'assurer l'étanchéité en cas d'incendie, mais de :
Interrompez le flux continu de fluides inflammables avant que l'incendie ne s'aggrave.
Que se passe-t-il réellement en l'absence d'isolement automatique ?
L'expérience sur le terrain montre que l'escalade suit généralement une séquence prévisible :
- Une fuite initiale ou une inflammation externe se produit
- Les médias continuent d'affluer dans la zone touchée.
- L'intensité du feu augmente rapidement
- Les tuyauteries, vannes et supports adjacents sont exposés.
- Un incident local dégénère en un événement au niveau de l'unité ou de la zone du réservoir
Une fois cette séquence enclenchée, le comportement linéaire devient secondaire.
Le système a déjà perdu sa capacité d'isolation.
Dans ce contexte, l'isolation précoce est bien plus efficace que de tenter de concevoir une résistance au feu au niveau de la vanne.
Pourquoi cette combinaison est judicieuse sur le plan technique
L'efficacité de la vanne à bille revêtue de PTFE/PFA avec fusible thermique réside dans séparation fonctionnelle, pas d'amélioration matérielle.
| Exigences d'ingénierie | Adressé par |
|---|---|
| Résistance à la corrosion chimique | Revêtement en PTFE/PFA |
| Isolation fiable en fonctionnement normal | Robinet à boisseau sphérique |
| scénario d'incendie | Lien fusible |
| Indépendance vis-à-vis des systèmes d'alimentation et de contrôle | Mécanisme passif |
Le fusible thermique ne protège pas contre les dommages thermiques.
Qu'est-ce qu'il fait est réduire la durée et la gravité de l'exposition en supprimant la source de combustible au plus tôt.
Cette différence définit sa valeur dans la gestion des risques d'incendie.
Applications typiques
Cette configuration est généralement appliquée lorsque :
- Le milieu est à la fois corrosif et inflammable.
- Les vannes sont installées à l'extérieur ou dans des zones non surveillées.
- L'arrêt électrique ou par instrumentation ne peut être garanti.
Les emplacements courants incluent :
- canalisations de sortie des réservoirs de stockage
- Systèmes de chargement et de déchargement de produits chimiques
- Lignes de transfert à l'intérieur des parcs de stockage
Considérations d'ingénierie lors de la spécification
Lors du choix d'une protection par fusible, plusieurs facteurs pratiques doivent être pris en compte :
- Sélection de la température d'activation appropriée
- orientation de l'installation et fiabilité mécanique
- Le choix du matériau de revêtement (PTFE ou PFA) dépend de la perméabilité et de la marge de température.
- Comprendre clairement que l'objectif est Réduction des risques, et non confinement des incendies
Ces considérations garantissent que le système se comporte de manière prévisible dans des conditions anormales.
THINKTANK Poste d'ingénieur
Les vannes à bille revêtues de PTFE et de PFA constituent des solutions efficaces pour la protection contre la corrosion.
Ils ne sont pas conçus pour rester étanches en cas d'incendie.
La protection par fusible ne modifie pas le comportement du matériau à des températures élevées.
Ce que cela change, c'est chronologie des défaillances.
En isolant rapidement les fluides inflammables, on prévient l'escalade de l'incendie, même si l'absence totale de fuites en cas d'incendie n'est ni attendue ni requise.
D'un point de vue technique, la protection par fusible consiste à couper l'alimentation en carburant.
ne prouve pas qu'une vanne revêtue puisse résister à un incendie.
