Introduction
Avec la part croissante des énergies renouvelables, les centrales au charbon ne fonctionnent plus comme des unités de base stables. Elles doivent désormais effectuer un écrêtement important des pointes de consommation, des ajustements fréquents de la charge et une réponse rapide aux sollicitations du réseau. Ces conditions d'exploitation imposent de nouvelles exigences en matière de flexibilité aux centrales, exigences auxquelles les stratégies de contrôle conventionnelles ne peuvent répondre.
Le stockage d'énergie thermique par sels fondus s'est imposé comme une solution pratique pour améliorer la flexibilité opérationnelle des grandes centrales au charbon. En stockant temporairement l'énergie thermique et en la restituant lors des pics de consommation, le couplage des systèmes à sels fondus permet un découplage partiel entre la production de chaleur et la production d'électricité. Si des études à l'échelle du système ont démontré la faisabilité thermodynamique et économique de cette approche, son succès opérationnel à long terme dépend fortement de la fiabilité des composants clés, parmi lesquels les vannes à sels fondus jouent un rôle central.
Stratégie de stockage et de libération de chaleur au niveau du système

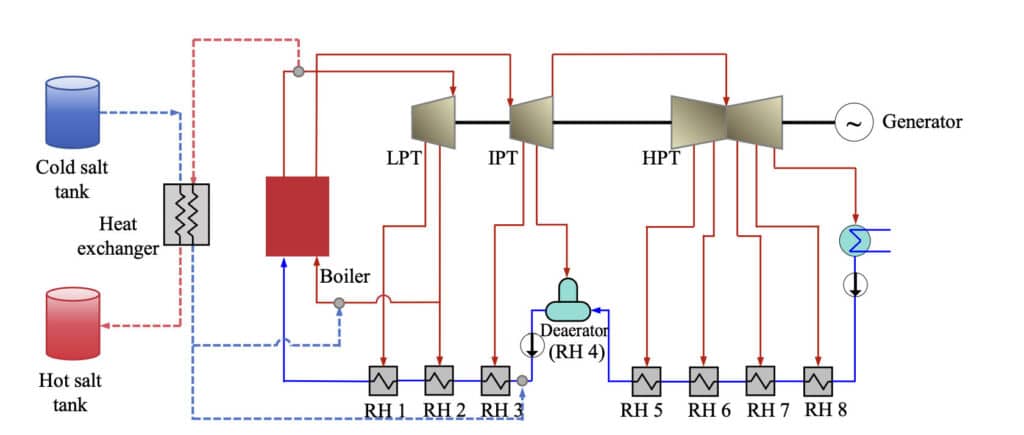

Dans la configuration optimisée identifiée par l'analyse du système, l'énergie thermique est stockée par soutirage de vapeur principale à haute température côté chaudière et transfert de sa chaleur à un sel fondu via un échangeur de chaleur dédié. Au cours de ce processus, la vapeur soutirée est entièrement condensée, permettant une utilisation efficace de la chaleur sensible et latente. Le condensat est ensuite réinjecté dans le circuit d'eau d'alimentation haute pression, minimisant ainsi les pertes thermodynamiques et assurant la stabilité du cycle de vapeur principal.
Lorsque la puissance de sortie doit être augmentée, l'énergie thermique stockée est libérée en chauffant l'eau d'alimentation de la chaudière en amont de l'économiseur. L'apport de chaleur à ce stade précoce du cycle thermique améliore l'efficacité énergétique globale et réduit la destruction d'exergie. Comparée aux options d'injection de chaleur en aval, cette approche évite les interactions complexes avec les étages de la turbine et limite les perturbations opérationnelles.
D'un point de vue technique, cette stratégie concentre la circulation du sel fondu dans un nombre limité de boucles à haute température. De ce fait, les vannes à sel fondu installées dans ces boucles sont soumises à une exposition thermique continue et à des cycles de fonctionnement fréquents, ce qui rend leurs performances essentielles à la disponibilité globale du système.
Caractéristiques des conditions de fonctionnement des vannes à sels fondus
Les applications des vannes à sels fondus dans la modernisation des centrales au charbon diffèrent fondamentalement des applications conventionnelles à vapeur haute température ou à huile thermique. La caractéristique la plus distinctive est la combinaison d'une température de fonctionnement élevée et de cycles thermiques répétés.
Les vannes doivent fonctionner en alternant phases de charge et de décharge, ce qui entraîne une dilatation et une contraction continues des corps de vanne, des composants internes et des interfaces d'étanchéité. De plus, les systèmes à sels fondus fonctionnent généralement à une température proche de la limite inférieure du sel afin d'optimiser le rendement thermique. Tout refroidissement localisé dû à un traçage thermique irrégulier ou à une isolation insuffisante peut provoquer la solidification du sel, ce qui représente un risque sérieux pour le fonctionnement des vannes.
Un autre facteur critique réside dans les conséquences d'une défaillance de vanne. Dans les applications de modernisation visant à optimiser la flexibilité des systèmes, les vannes à sels fondus sont souvent situées sur les conduites de circulation principales, les dérivations et les boucles de dérivation. Une défaillance à ces endroits peut entraîner l'arrêt du système et annuler les avantages escomptés du stockage d'énergie thermique.
Emplacements des vannes principales dans les systèmes de stockage d'énergie thermique à sels fondus
Dans un système typique de stockage d'énergie par sels fondus intégré à une centrale électrique au charbon, les applications de vannes les plus exigeantes comprennent :
- Vannes d'isolement principales pour la circulation du sel fondu fonctionnant en continu à température élevée.
- Les vannes de commutation permettaient d'alterner entre les modes de stockage et de libération de chaleur.
- Vannes de dérivation et de régulation de débit à proximité des échangeurs de chaleur à sels fondus, où les gradients de température sont importants.
- Les vannes impliquées dans le démarrage, le fonctionnement à faible charge ou le maintien de la température, où le risque de solidification du sel est le plus élevé.
- Vannes d'isolement ou de drainage d'urgence devant fonctionner de manière fiable dans des conditions de fonctionnement anormales.
Dans ces configurations, la fiabilité des vannes détermine directement si l'installation peut supporter des écrêtements de pointe importants et des cycles de production fréquents.
Considérations de conception technique pour les vannes à sels fondus
Pour assurer un fonctionnement stable et durable, les vannes à sels fondus doivent être conçues et sélectionnées en fonction de leurs performances thermomécaniques plutôt que de leur seule pression nominale.
Le choix des matériaux doit tenir compte de la stabilité thermique et de la compatibilité entre le corps de vanne, les garnitures et la tuyauterie raccordée afin de compenser la dilatation différentielle. Les joints d'étanchéité doivent résister à la déformation sans perte d'étanchéité, notamment lors des variations de température. La conception de la tige et de l'actionneur doit minimiser le risque de blocage thermique, en particulier pour les vannes soumises à des cycles fréquents.
L'intégration des vannes aux systèmes de traçage électrique et d'isolation est tout aussi importante. La géométrie des vannes, la configuration du chapeau et les interfaces des actionneurs doivent permettre une répartition uniforme de la chaleur afin d'éviter les points froids. Enfin, la facilité de maintenance doit être prise en compte dès la conception, car l'inspection ou le remplacement des vannes entraîne souvent des arrêts système dans les applications à haute température avec sels fondus.
De la faisabilité du système à l'exploitation à long terme
Les évaluations systémiques confirment que le stockage d'énergie thermique par sels fondus peut considérablement améliorer la flexibilité des centrales thermiques au charbon. Toutefois, pour que cette faisabilité thermodynamique se traduise par un succès opérationnel à long terme, il est essentiel de porter une attention particulière à la fiabilité des composants.
En pratique, la disponibilité globale d'un système est souvent déterminée par son maillon le plus faible. Les vannes pour sels fondus, exposées à des températures élevées, aux cycles thermiques et situées dans des positions critiques du système, constituent l'un des facteurs les plus déterminants pour la performance à long terme. Si une conception robuste des vannes n'améliore pas directement les chiffres d'efficacité, elle garantit le maintien de l'efficacité et de la rentabilité prévues tout au long de la durée de vie de l'installation.
Conclusion
Le stockage d'énergie thermique par sels fondus constitue une solution techniquement aboutie et économiquement viable pour améliorer la flexibilité des grandes centrales thermiques au charbon. L'efficacité de ces systèmes repose non seulement sur l'optimisation des stratégies de stockage et de restitution de la chaleur, mais aussi sur la fiabilité de leurs composants clés.
D'un point de vue technique, les vannes à sels fondus doivent être considérées comme des dispositifs thermomécaniques intégrés et non comme de simples composants d'isolation haute température. Une conception, une sélection et une intégration appropriées des vannes sont essentielles pour garantir un fonctionnement stable et durable et pour tirer pleinement parti des améliorations de flexibilité basées sur le stockage d'énergie par sels fondus.
