— Du point de vue de THINKTANK Ingénieurs en vannes de régulation

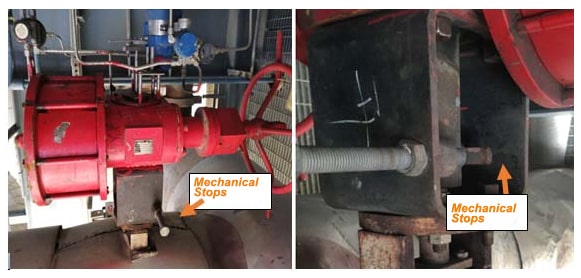

Pourquoi les butées mécaniques sont des dispositifs de sécurité et non des accessoires optionnels
Dans de nombreuses installations, les butées mécaniques des vannes de régulation sont considérées comme des éléments de quincaillerie secondaires.
De notre point de vue d'ingénieur, THINKTANKIl s'agit là d'un grave malentendu.
Une butée mécanique remplit deux fonctions essentielles :
- il protège le processus et l'équipement en limitant la course de la vanne,
- et il empêche les blocages ou les grippages importants dans des conditions de fonctionnement spécifiques.
Aucun dispositif de butée mécanique n'est installé pour limiter le contrôle.
Il est installé sur garantir que le contrôle reste possible lorsque les conditions changent.
Pourquoi les butées mécaniques sont-elles souvent retirées lors de la maintenance ?
Les butées mécaniques sont généralement retirées lors de la révision ou de l'étalonnage des vannes pour une raison pratique :
- L'étalonnage sur toute la course nécessite le retrait du bloc d'arrêt.
- Autrement, le fonctionnement de la vanne ne peut être vérifié sur toute sa plage de déplacement.
Cette étape est techniquement correcte.
Cependant, un risque majeur apparaît une fois l'étalonnage terminé.
Si la butée mécanique n'est pas réinstallée par inadvertance, la vanne se retrouve sans mécanisme de protection essentiel.
Il ne s'agit pas d'un défaut de conception, mais d'un défaillance du contrôle de maintenance.
Un incident typique suite à une maintenance de maintenance.
Un cas représentatif s'est produit après un arrêt technique majeur d'une usine.
Ce qu'ont constaté les opérateurs :
- La vanne ne pouvait pas être ouverte par télécommande.
- La commande manuelle à l'aide du volant a également échoué.
- Le système a été contraint de s'arrêter.
- Le démarrage a été considérablement retardé.
Ce que les premières vérifications ont révélé :
- L'actionneur et ses accessoires fonctionnaient,
- Les signaux de commande étaient corrects,
- Aucun dommage mécanique évident n'était visible.
Du point de vue du système de contrôle, tout semblait normal — et pourtant la vanne restait bloquée.
Cause première : butée mécanique non réinstallée
La cause première n'a été identifiée qu'après examen de la documentation relative aux vannes.
La conception de la vanne nécessitait une butée mécanique.
Toutefois:
- Le bloc d'arrêt avait été retiré lors de l'étalonnage.
- et n'a jamais été réinstallé après la vérification de la boucle et la mise en service.
Lorsque la température de la vanne atteignait une certaine plage lors du démarrage, un blocage important se produisait.
Sans la butée mécanique, la vanne s'est bloquée et n'a pu être déplacée, ni à distance ni manuellement.
La vanne a fait exactement ce que les lois de la physique dictaient.
Le système a dysfonctionné par manque d'une simple mesure de protection.
Pourquoi ce problème est-il si perturbateur lors du démarrage ?
Les problèmes de blocage mécanique sont particulièrement dommageables car :
- ils apparaissent souvent uniquement au démarrage ou lors d'un changement de charge,
- elles affectent aussi bien le fonctionnement automatique que manuel,
- et leur résolution nécessite généralement le démontage de la vanne.
À ce stade, le dépannage n'est plus une question de contrôle, mais une intervention mécanique qui retarde directement la mise en service.
En quoi THINKTANK Les ingénieurs vérifient l'intégrité des butées mécaniques
Lors de la vérification des vannes après maintenance, les arrêts mécaniques sont considérés comme des éléments de la liste de contrôle, et non comme des hypothèses.
Notre vérification comprend :
- vérifier si des butées mécaniques sont nécessaires pour chaque vanne,
- vérifier physiquement que les butées sont installées,
- vérification de la position d'arrêt par rapport à la documentation de conception,
- et en s'assurant que la présence de l'arrêt est enregistrée avant le démarrage.
Cette vérification est simple, mais elle permet d'éviter des jours de temps perdu.
Corrections techniques que nous recommandons généralement
Forts d'une expérience de terrain répétée, nous recommandons trois mesures correctives.
- Établir un inventaire complet des arrêts mécaniques pour l'ensemble de l'usine
Chaque vanne équipée de butées mécaniques obligatoires doit être clairement répertoriée. - Indiquez clairement sur le site les exigences relatives aux arrêts mécaniques.
L'identification visuelle réduit la dépendance à la mémoire ou à l'expérience individuelle. - Appliquer rigoureusement les listes de contrôle qualité de la maintenance des vannes
La réinstallation de la butée mécanique doit être une étape obligatoire à valider, et non une étape présumée.
Ces mesures transforment un processus fragile en un processus reproductible.
Notre conclusion technique
Les butées mécaniques tombent rarement en panne d'elles-mêmes.
Des problèmes surviennent lorsqu'ils sont retirés du système sans prévenir.
De notre point de vue :
Une vanne de régulation qui ne peut pas être ouverte au moment où c'est le plus critique.
Il s'agit souvent d'un détail de maintenance négligé, et non d'un problème de conception.
Les petits éléments n'entraînent pas de petites conséquences.
Ils causent retards, reprises et perte de confiance — et toutes ces pièces sont bien plus chères que la pièce elle-même.
