— Du point de vue de THINKTANK Ingénieurs en vannes de régulation
Pourquoi les mécanismes à volant restent importants dans les usines chimiques modernes
Dans les usines chimiques, de nombreuses vannes de régulation fonctionnent en continu pendant de longues périodes et ne peuvent pas être isolées pour la maintenance.
En cas de panne de la télécommande, mécanisme à volant Cela devient souvent le seul moyen de maintenir un contrôle de processus de base.
De plus, de nombreuses vannes de régulation utilisent des positionneurs pneumatiques ou électriques qui nécessitent que la vanne soit fixée mécaniquement à 50 % d'AVC lors de l'installation et de l'étalonnage.
Dans ces cas-là, la manivelle n'est pas optionnelle — c'est un dispositif auxiliaire essentiel.
De notre point de vue d'ingénieur, une vanne de régulation sans volant fiable n'est pas entièrement réparable.
Que faut-il vérifier en premier après l'entretien des vannes ?
Une fois la maintenance des vannes terminée, première action mécanique Il ne faut pas mettre la vanne en mode automatique.
CA devrait etre fonctionnement manuel à l'aide du volant.
À ce stade, deux vérifications de base doivent être effectuées :
- La course de la soupape à travers le volant correspond-elle à l'échelle de course de la soupape ?
- Le mécanisme de la manivelle fonctionne-t-il de manière fluide et complète sur toute la course ?
Cette simple étape permet de vérifier que :
- L'actionneur est correctement installé.
- La transmission mécanique est intacte,
- et la vanne peut être commandée manuellement si nécessaire.
Pourquoi les problèmes de volant sont souvent négligés
Dans les systèmes de contrôle modernes, la plupart des vannes de régulation sont équipées de positionneurs intelligents.
Une fois que le contrôle automatique semble normal, l'attention se porte naturellement sur :
- qualité du signal,
- paramètres de réglage,
- et les performances de contrôle.
Le mécanisme à volant est souvent négligé car il ne fait pas partie de la boucle de commande automatique normale.
Par conséquent, l'intégrité du volant est fréquemment non vérifié après la maintenance, même si elle a été directement impliquée lors de l'installation et de l'étalonnage du positionneur.
Un scénario de panne typique que nous aidons nos clients à diagnostiquer
Ce type de problème n'apparaît généralement que lorsque la manivelle est nécessaire de toute urgence.
Ce qui se passe sur place :
- Un problème de contrôle nécessite une intervention manuelle
- Les opérateurs tentent d'utiliser le volant
- La manivelle ne peut pas actionner la vanne
- Le contrôle du processus ne peut être maintenu
- Le fonctionnement normal est perturbé.
Ce que nous constatons souvent :

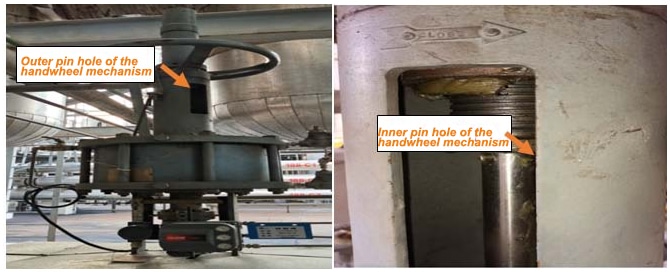

- Les broches de montage de l'actionneur ne sont pas correctement alignées.
- Les trous d'épingle intérieurs et extérieurs ne correspondent pas.
- L'engagement mécanique entre la manivelle et l'actionneur est incomplet.
Dans certains cas, le volant tourne librement sans actionner la vanne.
Pourquoi cet échec est particulièrement perturbateur
Les défaillances des volants sont particulièrement dommageables car :
- ils apparaissent uniquement dans des conditions anormales ou d'urgence,
- ils suppriment la dernière option de commande manuelle,
- et elles sapent la confiance des opérateurs dans le système de vannes.
À ce stade, le dépannage n'est plus un problème de contrôle, mais un problème mécanique pouvant nécessiter un arrêt immédiat ou un démontage.
En quoi THINKTANK Les ingénieurs vérifient le fonctionnement du volant.
Lors du contrôle des vannes de régulation après maintenance, la vérification du volant est obligatoire.
Nos contrôles comprennent :
- actionner manuellement la vanne sur toute sa course à l'aide du volant,
- vérifier l'alignement entre la course du volant et l'indicateur de position de la soupape,
- inspection de l'engagement et de la précision d'installation de la goupille de l'actionneur,
- vérifier que le volant peut maintenir la vanne dans une position fixe lorsque cela est nécessaire.
Ces contrôles sont rapides mais permettent d'éliminer toute une catégorie de pannes extrêmement difficiles à gérer en cours d'exploitation.
Corrections techniques que nous recommandons généralement
Forts d'une expérience de terrain répétée, nous recommandons ce qui suit :
- Le fonctionnement du volant doit être testé après chaque opération de maintenance de la vanne.
- Les broches et les trous de fixation de l'actionneur doivent être vérifiés visuellement pour un alignement correct.
- La fonctionnalité du volant manuel devrait être incluse comme élément obligatoire dans les listes de contrôle de maintenance des vannes.
- La capacité de fonctionnement manuel ne doit jamais être présumée sur la base des performances automatiques.
Une vanne qui fonctionne bien en mode automatique mais qui ne peut pas être actionnée manuellement n'est pas entièrement réparable.
Notre conclusion technique
Les mécanismes à volant attirent rarement l'attention, jusqu'à ce qu'ils tombent en panne.
De notre point de vue :
Une vanne de régulation qui ne peut pas être actionnée manuellement en cas de besoin
ne révèle pas de problème de conception,
mais un écart de vérification de la maintenance.
En ingénierie des vannes de régulation, Le fonctionnement manuel n'est pas une fonction de secours.
Cela fait partie intégrante de la fiabilité fondamentale de la vanne.
